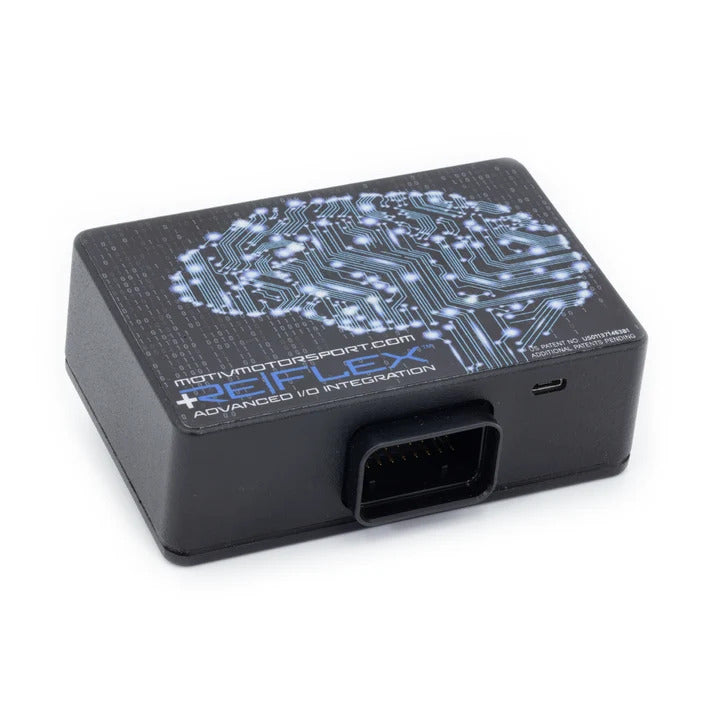

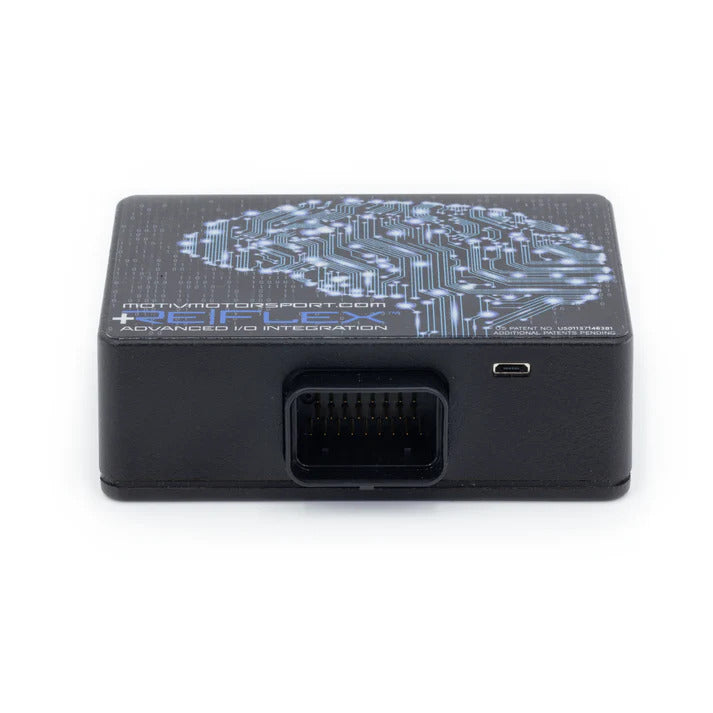

Získajte väčšiu kontrolu nad pomocným palivovým systémom, snímačmi a výkonnostným vybavením s riadiacou jednotkou MOTIV Motorsport ReFlex+. ReFlex+ je navrhnutá pre náročné výkonnostné a pretekárske aplikácie a kombinuje presné sekvenčné riadenie vstrekovania do sacích kanálov so širokou škálou konfigurovateľných vstupov, výstupov a komunikačných funkcií zbernice CAN.
Na rozdiel od základných riadiacich jednotiek pomocného palivového systému funguje ReFlex+ ako všestranné centrum integrácie vozidla. Môže pracovať samostatne bez komunikácie CAN, spolupracovať s kompatibilnými tuningovými platformami prostredníctvom zbernice CAN alebo poskytovať hlbšiu integráciu s podporovanými tuningovými ekosystémami. Vďaka tejto flexibilite je vhodná na všetko od samostatného riadenia vstrekovania do sacích kanálov až po pokročilejšie úpravy vyžadujúce koordinované riadenie paliva, plniaceho tlaku, snímačov a príslušenstva.
Presné sekvenčné vstrekovanie do sacích kanálov
ReFlex+ dokáže individuálne ovládať až osem vstrekovačov do sacích kanálov, vďaka čomu možno dodávku paliva synchronizovať s chodom motora namiesto spoliehania sa na bežné skupinové spínanie vstrekovačov. Funkcia spätnej väzby porúch vstrekovačov poskytuje ďalšiu úroveň monitorovania pre vysokovýkonné aplikácie, pri ktorých je konzistentné dávkovanie paliva rozhodujúce.
Flexibilné ladenie a integrácia CAN
Viaceré prevádzkové stratégie umožňujú jednotke ReFlex+ prispôsobiť sa širokému rozsahu konfigurácií vozidiel a tuningových systémov:
-
Samostatná prevádzka bez komunikácie prostredníctvom zbernice CAN
-
Komunikácia CAN s kompatibilnými tuningovými riešeniami, ako sú MHD, EcuTek, MG Flasher, BM3 a ďalšie platformy s podporou CAN
-
Pokročilá integrácia s podporovanými konfiguráciami EcuTek a MHD+
-
Programovateľná kalibrácia prostredníctvom TunerPro RT
-
Podpora univerzálnych a vozidlových konfigurácií
Komplexné vstupy snímačov
ReFlex+ poskytuje potrebné pripojenia na monitorovanie dôležitých údajov o motore a palivovom systéme:
-
Riadenie až 8 sekvenčných vstrekovačov do sacích kanálov s monitorovaním porúch
-
4 analógové vstupy s podporou snímačov 0–5 V a 4–20 mA
-
2 frekvenčné vstupy s podporou signálov do 10 kHz a 20 kHz
-
Samostatný vstup flex-fuel na monitorovanie obsahu etanolu
-
Vstupy pre snímače MAP, vačkového hriadeľa a kľukového hriadeľa
Vďaka týmto funkciám je riadiaca jednotka vhodná pre konfigurácie flex-fuel, systémy doplnkového vstrekovania paliva, monitorovanie tlaku a ďalšie výkonnostné aplikácie založené na údajoch.
Riadenie pomocných komponentov
Štyri programovateľné výstupy typu low-side umožňujú jednotke ReFlex+ riadiť ďalšie výkonnostné vybavenie pomocou PWM alebo digitálneho ovládania uzemnením. V závislosti od konfigurácie vozidla možno tieto výstupy použiť pre komponenty, ako sú:
-
Pomocné palivové čerpadlá
-
Solenoidy riadenia plniaceho tlaku
-
Systémy vstrekovania metanolu
-
Systémy vstrekovania oxidu dusného
-
Ďalšie elektronicky riadené výkonnostné príslušenstvo
K dispozícii sú aj viaceré spínané 12 V výstupy na napájanie kompatibilných komponentov spínaných zapaľovaním.
Jedna riadiaca jednotka, viacero funkcií
Pre úpravy, ktoré by inak vyžadovali niekoľko samostatných modulov, poskytuje ReFlex+ centralizované riešenie na riadenie doplnkového paliva, získavanie údajov zo snímačov, monitorovanie flex-fuel, komunikáciu CAN a riadenie pomocných zariadení. Široké možnosti konfigurácie ju robia rovnako užitočnou pre jednoduché zostavy so vstrekovaním do sacích kanálov aj pre komplexné pretekárske vozidlá vyžadujúce rozsiahlu elektronickú integráciu.
Dôležité informácie o produkte

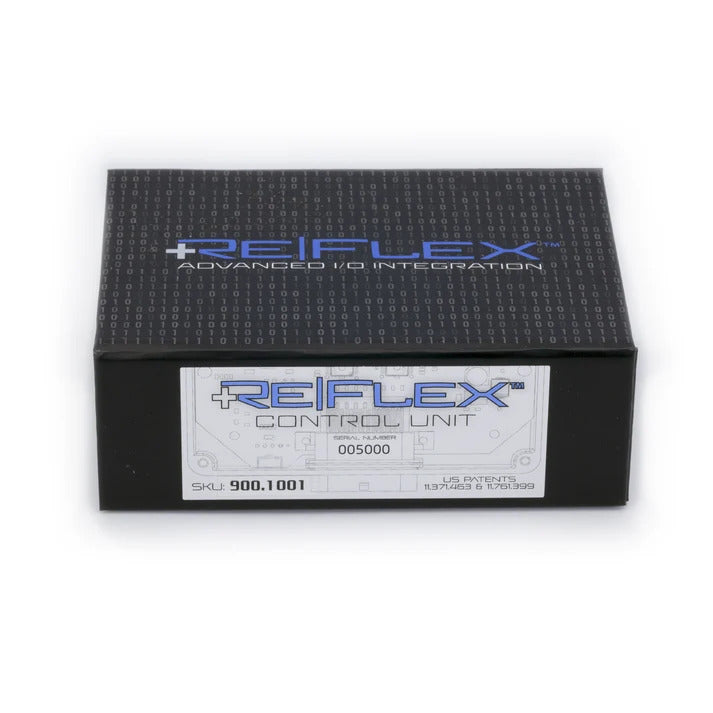

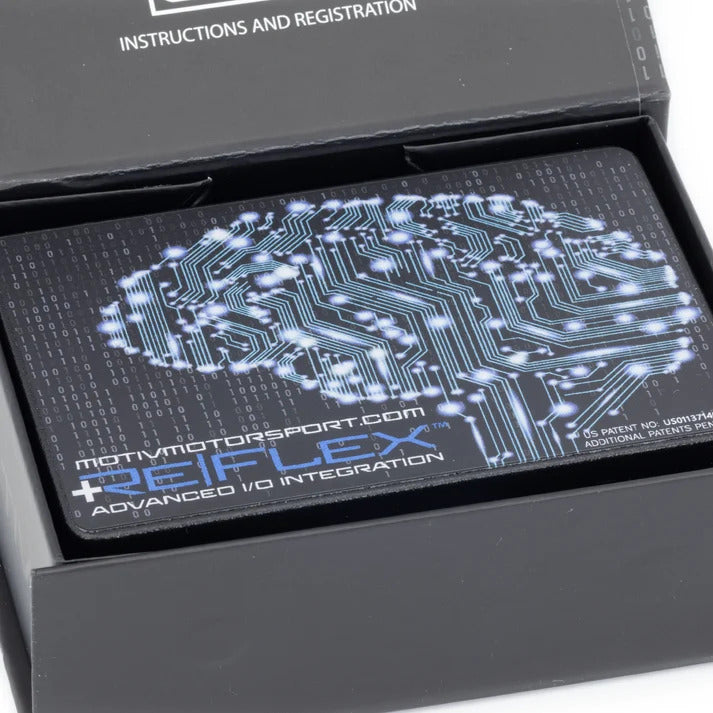

Toto balenie obsahuje iba riadiacu jednotku ReFlex+. Káblové zväzky, komponenty na inštaláciu špecifické pre vozidlo, snímače a kompletné integračné súpravy nie sú súčasťou balenia a v prípade potreby je nutné ich zakúpiť samostatne.
Upozornenie týkajúce sa použitia na preteky: MOTIV Motorsport určuje tento produkt pre pretekárske vozidlá používané výhradne na uzavretých tratiach. Nie je určený na používanie na verejných komunikáciách ani diaľniciach. Kupujúci je zodpovedný za overenie a dodržiavanie všetkých príslušných miestnych, štátnych, provinčných a federálnych zákonov a predpisov.
